Aufbau

Wie alle unsere Produkte der TLO Serie werden auch unsere geraden Vollcarbon Sattelstützen aus den besten am Markt verfügbaren Prepregs auf dein Gewicht und deinen Fahrstil von Hand gewickelt. Der Kopf klemmt das Sattelgestell an 4 Punkten. Durch die leichte Abrundung der Alu-Klemmteile und die große Auflagefläche der Carbonhalbschale werden so auch empfindliche Carbonsattelgestelle nicht übermäßig strapaziert. Die Sattelaufnahme ist sowohl für ovale wie auch runde Sattelgestelle ausgelegt. Die Breite darf hierbei 8 mm nicht überschreiten und die Höhe 12 mm.

Die 5 mm Ti6Al4V Titanschrauben sind als Dehnschrauben ausgelegt, um sogar MTB Beanspruchungen unbeschadet zu überstehen.
Das Rohr wird nur in den besonders strapazierten Bereichen aus bis zu 23 äußerst dünnen Lagen Kohlefaser Prepreg aufgebaut. In den stressfreien Zonen sinkt diese Zahl bis auf 7 Lagen. Dieser ausgereifte Aufbau ist leider sehr aufwendig und nicht in Asien durchführbar. Günstige “China-Stützen” werden nur mit konstanter Wandstärke gebaut, was die Herstellung zwar stark vereinfacht, aber unnötiges Gewicht mit sich bringt. Besonders bei den leichten Carbon Sattelstützen sind unzählige Prüfstandsversuche nötig, um für jede Länge und jeden Durchmesser den optimalen Aufbau herauszuarbeiten. Hierbei beachten wir auch verschiedene Fahrergewichte, um für leichte Fahrer nicht die schwere Standard-Stütze zu liefern, wie es Firmen mit Standard-Produktion machen müssen.

Bestellhinweise

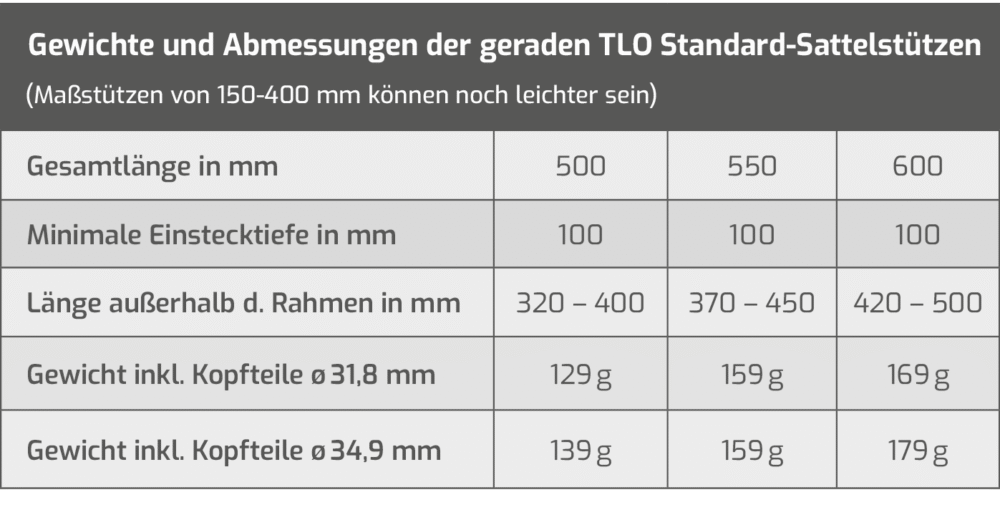

Unsere Sattelstützen sind dort verstärkt, wo sie von der Sattelstützenklemmung belastet werden, daher dürfen sie nicht zu weit im Rahmen versenkt werden! Bitte kaufe keine zu lange Sattelstütze, um sie abzusägen! Wir möchten die Gesamtlänge deiner Sattelstütze so gut wie möglich auf dich anpassen. Messe daher bitte den Auszug der Stütze von Rahmenoberkante bis zur Mitte des Sattelgestells. Mit diesem Maß kannst du dann die benötigte Gesamtlänge deiner Carbon Sattelstütze anhand der obigen Tabelle ermitteln. Wenn z.B. deine freiliegende Sattelstützenlänge 400 mm beträgt, ist die 550 mm Sattelstütze die beste für dich (Länge außerhalb des Rahmens in mm 370 – 450). Die 500 mm Sattelstütze wäre zu knapp (Länge außerhalb des Rahmens in mm 320 – 400). Teile uns aber bitte unbedingt den gemessenen Auszug mit!
Für Händler bieten wir die Stützen in einer Standardlänge mit größerem Verstellbereich an, um die Lagerhaltung klein zu halten.

Optionen der Oberfläche

Alle unsere leichten Carbon Sattelstützen werden nicht lackiert, um nicht unnötig Gewicht aufzutragen. Vor allem ist die Epoxid Oberfläche viel widerstandsfähiger als jede Lackierung. Sie wird also nicht so schnell zerkratzt. Alle unsere leichten Carbon-Sattelstützen kommen im aktuellen Matt Look. TLO Sattelstützen können in 1k-Gewebe oder UD bestellt werden. 1k ist der klassische Carbon-Look mit (biaxial) überkreuzten Fasern. Bei UD (unidirektional) laufen alle Carbonfasern in eine Richtung. Die Oberfläche sieht dadurch einheitlich schwarz, fast lackiert aus. Im Allgemeinen sind UD-Carbonteile ein paar Gramm schwerer als die 1K-Carbonteile. Klicke hier um die 1k-Version der TLO Stütze zu sehen.

Farboptionen

Um den perfekten Look an deinem Fahrrad zu ermöglichen, sind alle TLO-Sattelstützen in 3 verschiedenen Logo-Farben erhältlich: Schmolke Edition (rot / weiß), Black Edition und White Edition.

Montage

Montageanleitung TLO Sattelstütze

Verwende für den Einbau immer einen Drehmomentschlüssel!

Hast du spezielle Wünsche oder möchtest du dein Bike mit anderen Komponenten ausstatten lassen? Lass es uns wissen, wie du dir dein individuelles Fahrrad vorstellst. Wir bauen gemeinsam mit dir dein Traumrad: zum Kontaktformular.

Sattelstütze TLO für Falträder

550,00610,00

Durchmesser: 31,6 / 34,9 mm

Längen: 500, 550, 600, 650 mm

Gewicht: z.B. 31,8 x 600 mm 159 g

1k Gewebe oder UD mit rot / weißen, schwarzen oder weißen Logos

Auch für ovale Sattelgestelle bis 8 x 12 mm

Verfügbarkeit: Produkte, die als “auf Lager” angezeigt werden, werden innerhalb von 48 Stunden geliefert. Artikel im Rückstand werden innerhalb von 3 Wochen verschickt.
